TFT 显示器核心器件之偏光片

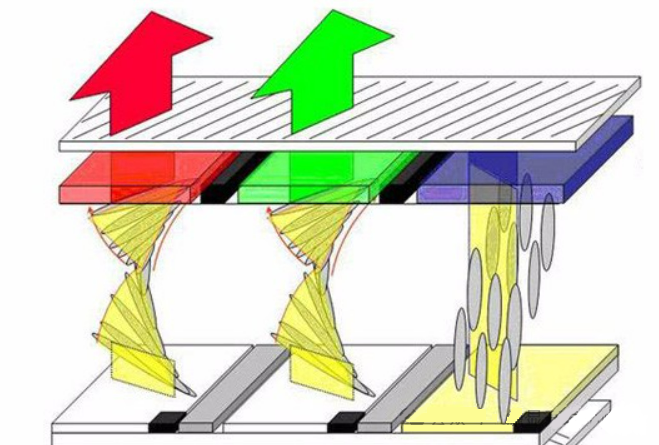

对于液晶显示器来说无偏光不显示。本篇介绍偏光片基本知识，从偏光片的基本功能，结构特点，光学特性三个方面介绍，对于模组开发同行基本够用了。



一、偏光片的基本功能

1.1 自然光

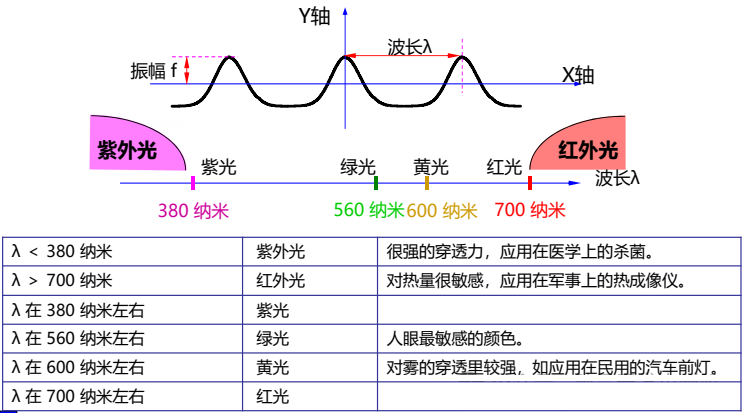

自然光特性：波长、振幅、频率。

自然光根据波长不同，将光区分为各色光：

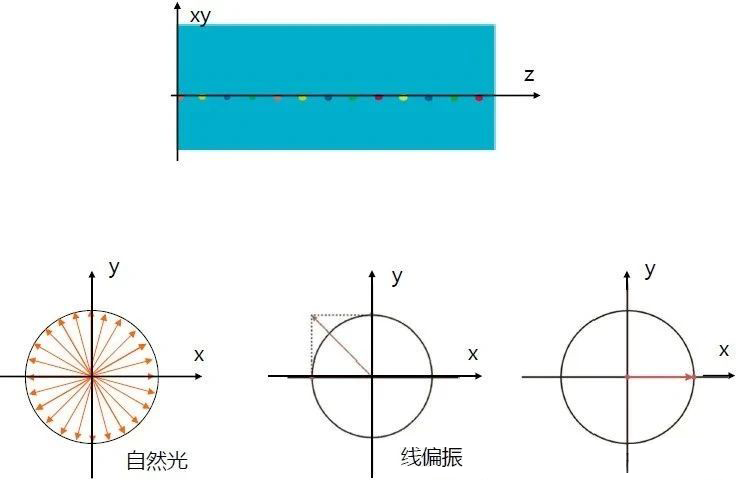

1.2  偏振光



1.3 偏光片基本功能

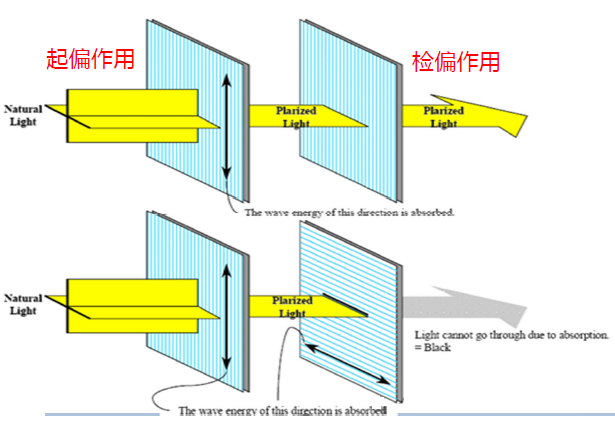

       偏光片又名偏振片，根据光的波动理论，自然光可分解为两个振动方向相互垂直的线偏振光，而偏振片可以将入射的自然光中的一个线偏振分量通过，而阻挡另一个线偏振分量。



二、偏光片的结构特点

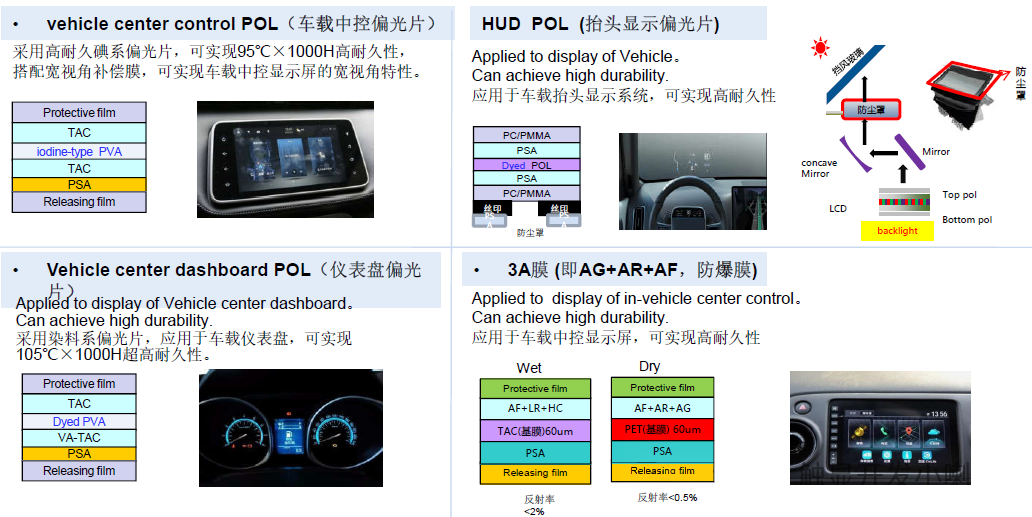

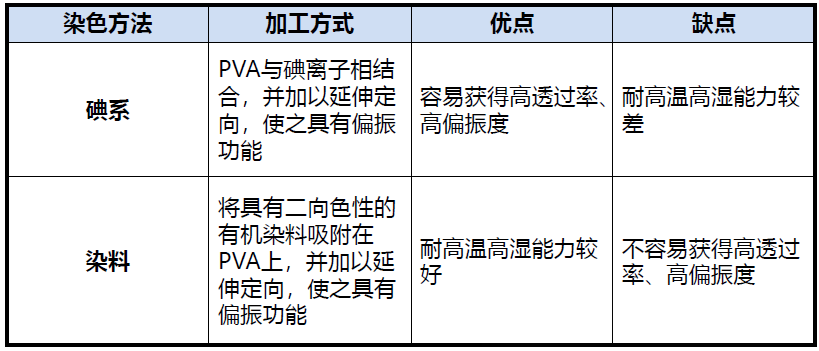

2.1 偏光片的分类

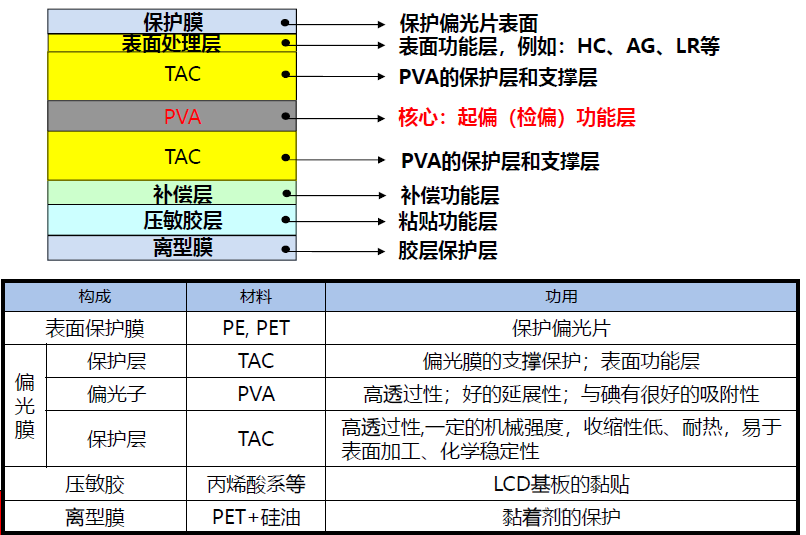

2.2  偏光片的基本结构



2.3  功能层

A. 表面处理HC-Hard coating：HC即硬化处理，具有表面抗刮和质脆特点。区分1（抗刮特点）：采用尖锐物品，对表面轻微摩擦，不易出现刮痕现象为表面HC处理；

区分2（质脆特点）：压折偏光片，出现脆裂现象为表面HC处理；

区分3（测试）：采用硬度测试仪器，测试表面硬度

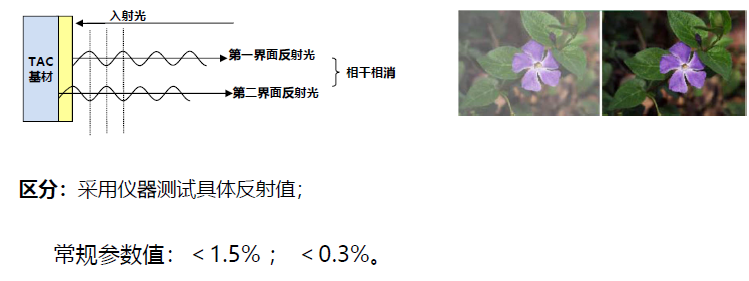

B. 表面处理-AR

AR即抗反射Anti-reflection，利用光的干涉作用，减少表面的镜面反射

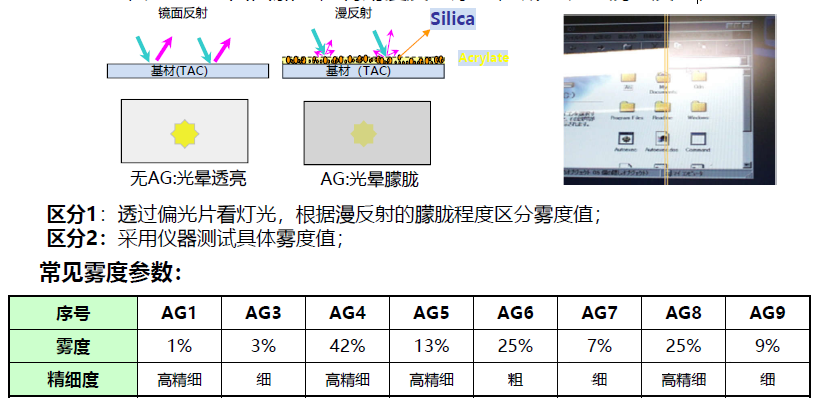

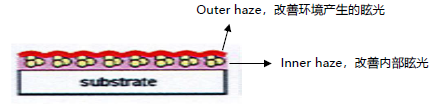

C. 表面处理AG-Anti-glare

AG即表面进行凹凸加工，利用漫反射原理，减小表面镜面反射
